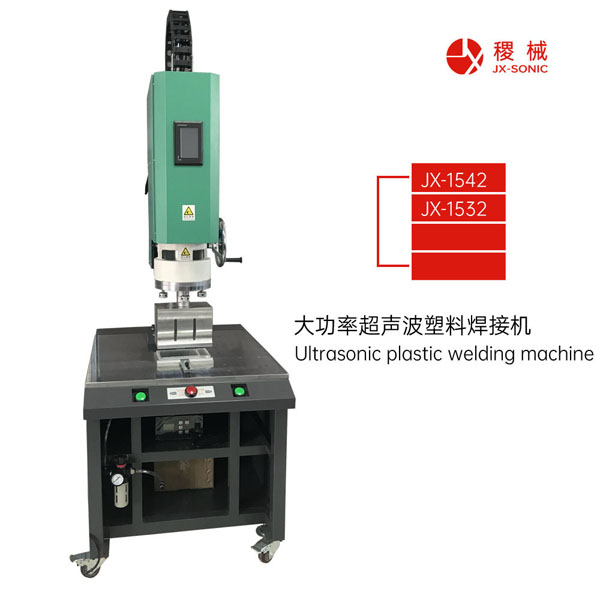

超聲波焊接機的調試安裝

超聲波焊接機的調試

音波檢驗程序： 　　

為發揮焊機的 佳使用效果，維護焊機的性能及安 生產，每次使用機器或更換焊模，必須調整焊機發振系統與振動系統的發振程度，因此該項音波檢測程序非常重要。

1. 檢測前，上焊模與超聲振頭兩者必須密合鎖緊，檢驗時上焊模切勿接觸工件。 　

2. 打開電源開關，此時電源指示燈亮. 　　

3. 打開側蓋板之門。

4. 將選擇開關按至音波檢測檔位置，觀測振幅表之指示值，每次音波檢測開關不能連續按下超過3秒。 　　

5. 順逆旋轉音波檢測螺絲使振幅表指針在 低刻度值位置。注意：電流表指針能調到1A刻度值以下，且確保為 低刻度位置，焊機的發振系統與振動系統譜振 好。

超聲波焊接機的安裝：

1. 為確保安 操作，焊機必須可靠接地，對地電阻必須小于4歐姆。 　　

2. 焊機應安置在堅固,水平的工作臺上。機器后面應留有大于150mm的空間，以利通風散熱。 　

3. 將三股控制電線兩頭分別插入焊機后方三腳插座，并旋緊螺母。 　　

4.將上焊模與超聲振頭之接觸面擦干凈，用螺絲接合，使用隨機專用扳手鎖緊，鎖緊力距為25牛頓/米。

5.把外氣源的氣管接入焊接機的空氣濾凈器。 　

6.鎖緊升降的四只螺釘，以固定超聲振頭，但切勿用力過度,以免滑牙。
